网关配网

配套Wifi网关的DEEBCG心冲击图记录仪/枕设备在使用前还需要对网络进行配网操作,使网关连接到家里的Wifi。网关目前支持2.4G的Wifi网络,连接时请注意。

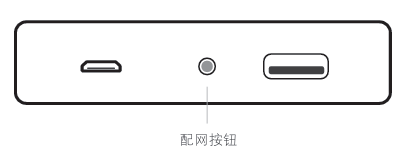

Wifi网关目前分两个型号,分别为WF和C215,C215型号网关电源和USB接口中间有一个配网按钮

目前主要配套的为WF型号的网关,使用时注意区分。

WF配网(安卓)     WF配网(苹果)     C215配网

WF网关配网(安卓手机)

安卓手机和苹果手机在配网过程中有些细节区间,配网时请注意步骤。当询问您请求蓝牙和wifi的权限授权时,请同意授权。

进入“慧养健康”公众号,点击公众号菜单“WF网关配网”菜单进入配网


跳转配网的微信小程序,当询问您要申请蓝牙权限时请授权,否则无法通过蓝牙连接网关进行配网。

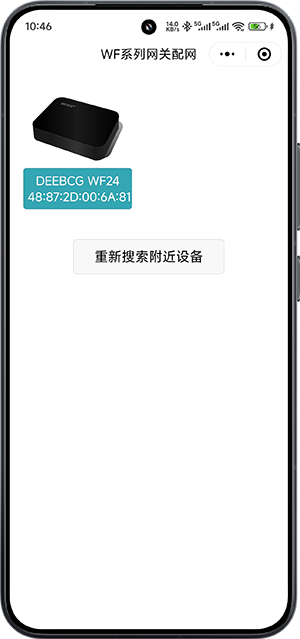

点击列表中要配网的网关设备图标开始配网,如设备未在列表中,请检查设备是否通电后“重新搜索附近设备”。注意当您开始配网后其他用户无法再搜索到该网关

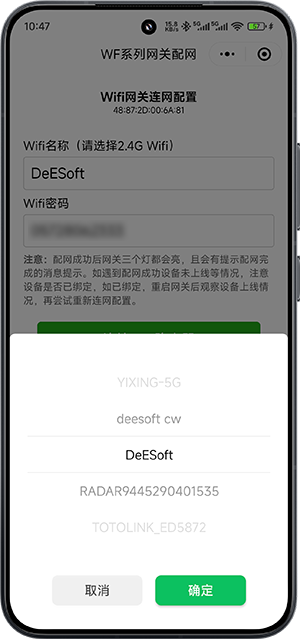

在界面wifi列表中选择您要连接的wifi名称,并填写密码,再点击“连接wifi路由器”完成配网。

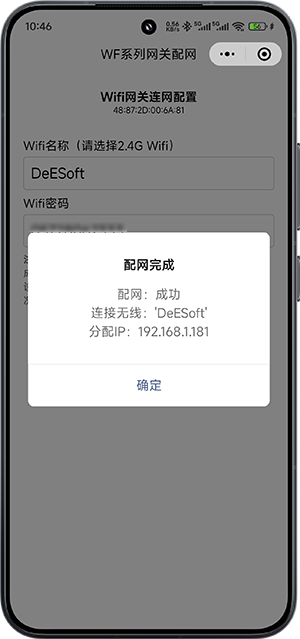

配网如果成功会有提示消息,包含连接的wifi及分配的IP。一些情况下分配的IP显示:0.0.0.0,实际也配网成功了。

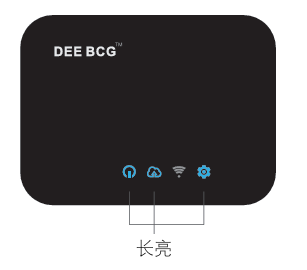

配网成功后以下指示灯常亮。



WF网关配网(苹果手机)

安卓手机和苹果手机在配网过程中有些细节区间,配网时请注意步骤。苹果手机当询问您请求蓝牙和wifi的权限授权时,请同意授权。

进入“慧养健康”公众号,点击公众号菜单“WF网关配网”菜单进入配网


跳转配网的微信小程序,当询问您要申请蓝牙权限时请授权,否则无法通过蓝牙连接网关进行配网。请在配网前仔细阅读黄色背景的“小提示”。

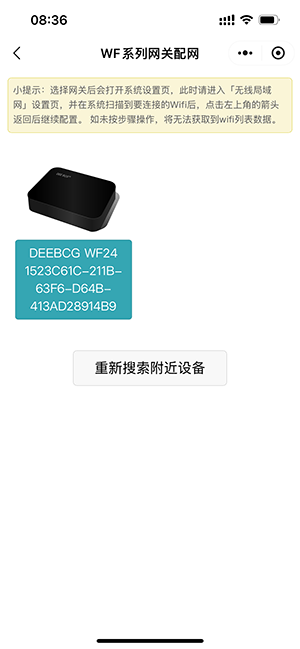

点击列表中要配网的网关设备图标开始配网,如设备未在列表中,请检查设备是否通电后“重新搜索附近设备”。注意当您开始配网后其他用户无法再搜索到该网关

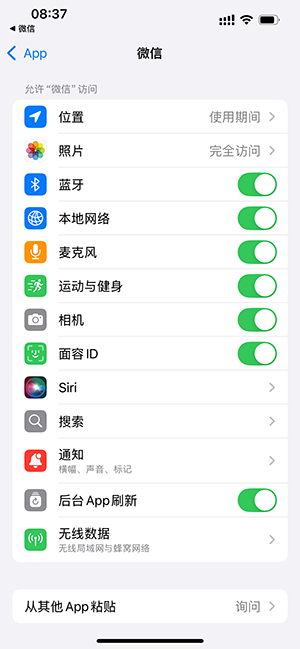

跳转iOS的设置界面,如下图所示,此时点击“< APP”进行返回上级设置,直至看到系统的wifi设置项后点击进入。

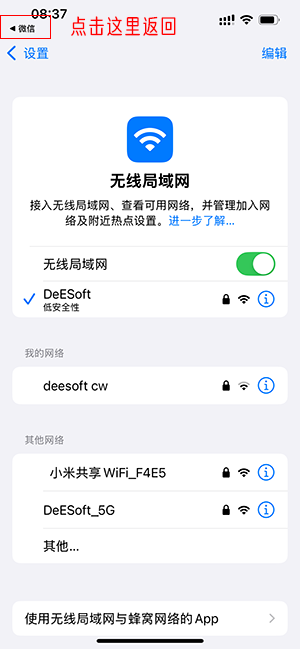

进入WiFi设置页面后,等待iOS获取完周边wifi列表后点击顶部“<微信”返回到配网小程序中

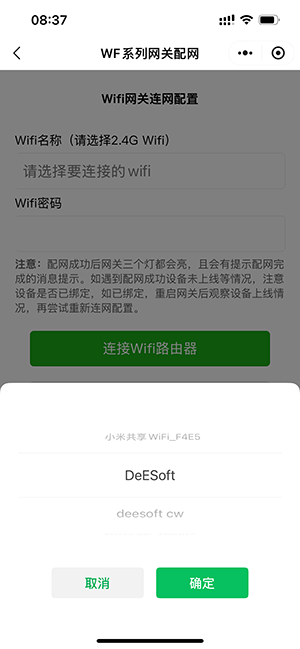

在界面wifi列表中选择您要连接的wifi名称,并填写密码,再点击“连接wifi路由器”完成配网。

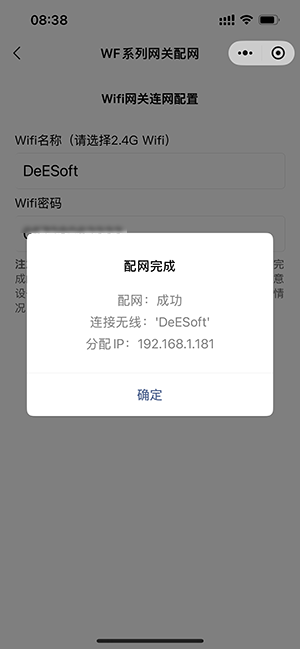

配网如果成功会有提示消息,包含连接的wifi及分配的IP。一些情况下分配的IP显示:0.0.0.0,实际也配网成功了。


配网成功后以下指示灯常亮。


C215网关配网

配网前请先确保您的手机打开wifi,并连接到2.4G的wifi路由器上。

网关接通电源后,长按配网按钮2秒后松开,网关进入配网模式,在当前模式下,image.png指标灯处于一直闪烁状态,即为进入配网状态,整个配网过程成都会闪烁直至配网成功。

进入“慧养健康”公众号,点击公众号菜单“C215网关配网”菜单进入配网


进入配网界面,同意注意阅读注意事项,然后点击“开始配网”按钮。

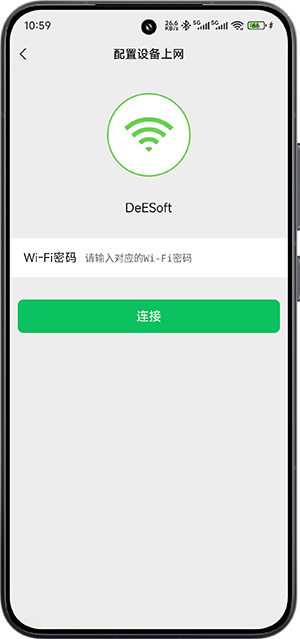

输入wifi密码后点击“连接”按钮。

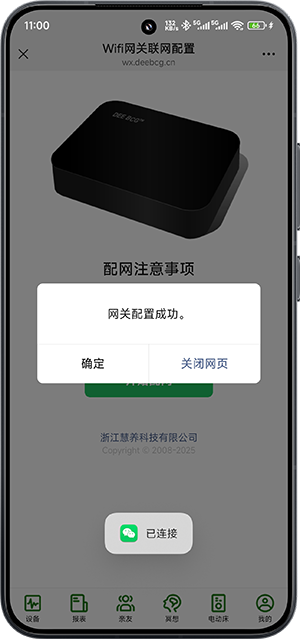

经过等待后,显示网关配置成功,说明完成配网。


配网成功后以下指示灯常亮。


如配网失败可尝试以下方法:

  1. 网关断电再接通后,重新尝试配网。

  2. 您的连接wifi是否为2.4G和5G二合一,如果是的话可采取通过路由器配置把wifi名称分区开的方法,如果不会操作,而家里正好有两个手机,请先关闭wifi路由器,用一个手机做wifi热点,热点名称和密码和家里的一至,另一个手机连接到当前热点后再进行配网,成功后手机关闭热点,再打开wifi路由器。

  3. 请把网关靠近wifi路由器附近再进行配网。

  4. 重启wifi路由器后再进行配网。
